Precisions-CNC-bearbetat cylindriskt hölje med öppen sida

För köpare som köper precisions-CNC-bearbetade cylindriska hölje med öppen sida, tillhandahåller Xiangxing Xin ritningsbaserad bearbetning för komponenter som kombinerar svarvad cylindrisk geometri med djup intern fräsning och stora sidourskärningar. Till skillnad från ett konventionellt stängt hölje lämnar denna struktur en del av den inre kammaren exponerad, vilket kan förenkla installation, inspektion, justering eller rörelse av den passande komponenten.

Den övre sektionen är formad som en smalare cylindrisk skaft ansluten till huvudkroppen genom en mjuk övergångsprofil. Beroende på kundens montering kan detta område fungera som positioneringsaxel, anslutningssektion eller referensdiameter. Övergången mellan skaftet och den större kroppen kräver stabil bearbetningskontroll för att bibehålla koncentriciteten och undvika onödig spänningskoncentration.

Huvudkroppen innehåller ett stort öppet fönster som sträcker sig in i det inre hålrummet. Att producera denna funktion kräver i allmänhet koordinerad svarvning och fräsning snarare än enkel extern svarvning ensam. Invändiga hörnradier, väggtjocklek, öppningsbredd och kvarvarande stödsektion bör därför styras enligt den mekaniska belastningen och passningsdelens spel som anges på ritningen.

I den nedre änden ger en bearbetad monteringsyta och centralt hål en ytterligare monteringsreferens.Xiamen Xiangxing Xin Industry and Trade Co., Ltd.kan upprätta inspektion runt den faktiska funktionella kedjan av delen – inklusive skaftdiameter, kroppskoncentricitet, hålighetsposition, monteringshålets placering och bottenreferensyta – snarare än att behandla alla icke-funktionella ytor med samma toleranskrav.

För lågvolymsprototyper eller upprepad produktion kan Precision CNC Machined Open-Side Cylindrical Housing tillverkas av olika metallkvaliteter och förses med lämplig ytbehandling enligt kundens driftsmiljö, dimensionskrav och nedströms monteringsprocess.

Produktspecifikationer

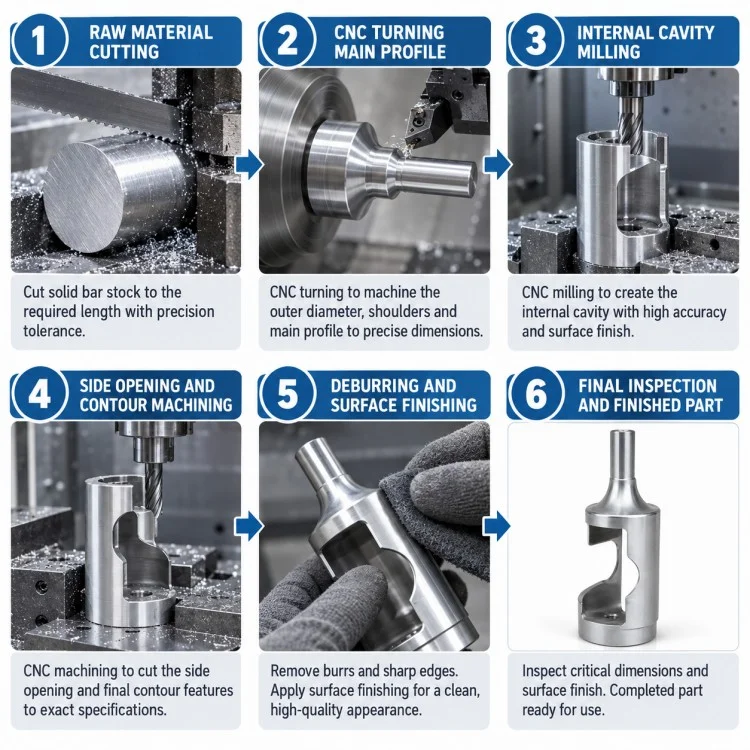

Bearbetningsprocess

Svarvning av cylindriska referensytor

Ytterdiametern, övre skaft, nedre bas och större koncentriska referenssektioner kan först fastställas genom CNC-svarvning. Dessa egenskaper ger stabila referenspunkter för efterföljande fräsning.

Fräsning av sidofönster

Den stora sidoöppningen kräver fräsning efter att den grundläggande cylindriska geometrin är etablerad. Verktygsåtkomst, hörnradie och kvarvarande väggtjocklek bör planeras tillsammans för att undvika att försvaga den stödjande sidan av huset.

Bearbetning av inre hålrum

Den exponerade inre kaviteten innehåller böjda och försänkta ytor som kan kräva flervägsbearbetning beroende på den slutliga ritningen. Verktygets längd och styvhet är viktiga vid bearbetning av djupare inre områden.

Funktion för bottenmontering

Det nedre monteringshålet och den passande ytan kan ytbehandlas enligt det erforderliga positionsförhållandet med huvudkroppens axel.

Slutbesiktning

Kritiska dimensioner kontrolleras enligt deras monteringsfunktion, speciellt koncentriska diametrar, hålrumsposition, öppningsbredd, väggtjocklek och monteringsreferenser.

Produktjämförelse

FAQ

F1: Kan storleken och formen på sidoöppningen anpassas?

Ja. Öppningsbredd, höjd, innerradie och kvarvarande väggtjocklek kan tillverkas enligt kundens ritning.

F2: Kan du bearbeta den övre axeln och kroppen i ett stycke?

Ja. När materialstorlek och geometri tillåter kan komponenten bearbetas från ett arbetsstycke, vilket hjälper till att minska monteringsgränssnitten och bibehålla konsistens i positionen.

F3: Vilket material rekommenderas?

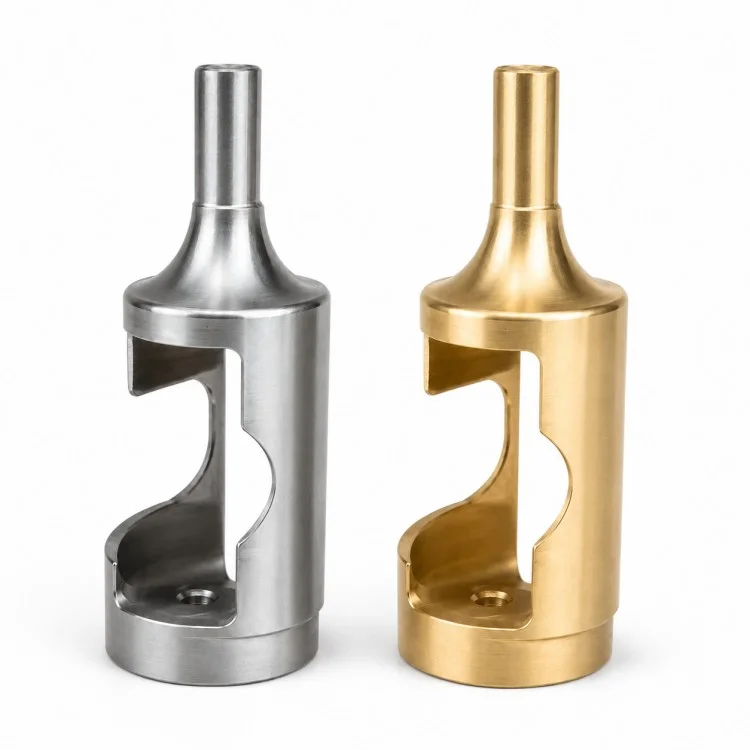

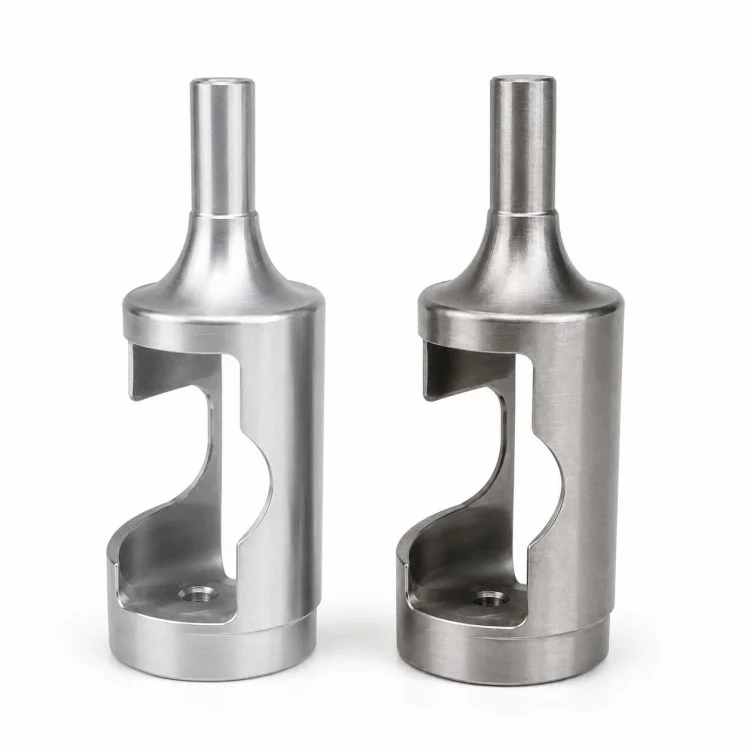

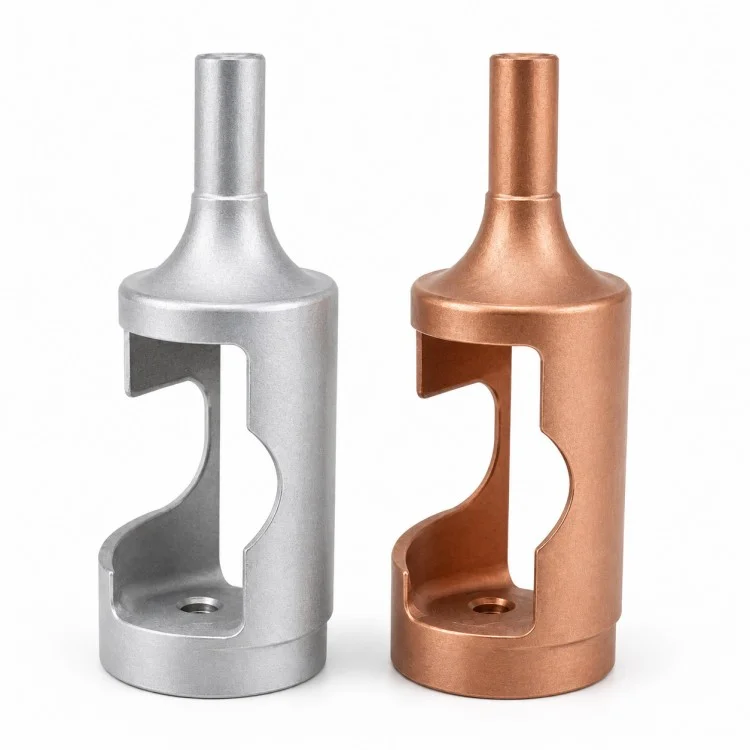

Materialet bör väljas efter belastning, korrosionsmiljö, vikt och passningskrav. Aluminium, rostfritt stål, kol/legerat stål och mässing är vanliga alternativ.

F4: Kan du bara göra en prototyp?

Ja. MOQ kan börja från 1 stycke för prototypverifiering.

F5: Vilka betalningsvillkor finns tillgängliga?

Betalningsvillkor bekräftas enligt ordervärde, kvantitet och samarbetsstadium och kommer att anges i offerten eller proformafakturan. Vi kan bedöma ditt företags betalningskrav och vi är relativt flexibla i detta avseende.

F6: Vad händer om ett dimensionsproblem upptäcks efter leverans?

Om du upptäcker några dimensionerings- eller tillverkningsproblem efter att ha mottagit varorna, vänligen tillhandahåll foton, mätprotokoll eller inspektionsresultat. Vår ingenjörspersonal kommer att verifiera problemen genom att hänvisa till ritningar, produktionsdokumentation och inspektionsdata och kommer att ge ett svar tidigast inom 2 timmar, varefter vi kommer att diskutera en lämplig lösning.

F7: Vilket ritformat är att föredra?

STEP- eller SolidWorks-filer är användbara för geometrigranskning, medan PDF- eller DWG/DXF-ritningar tydligt bör identifiera dimensioner, toleranser, material- och ytkrav.

Direkta fabriksfördelar

Xiamen Xiangxing Xin Industry and Trade Co., Ltd.tillhandahåller Xiangxing Xin direkt tillverkningsstöd för komplexa höljeskomponenter som kombinerar svarvning och fräsning i stället för att förlita sig på vanliga standardkonstruktioner.

Turn-Mill tillverkningskapacitet

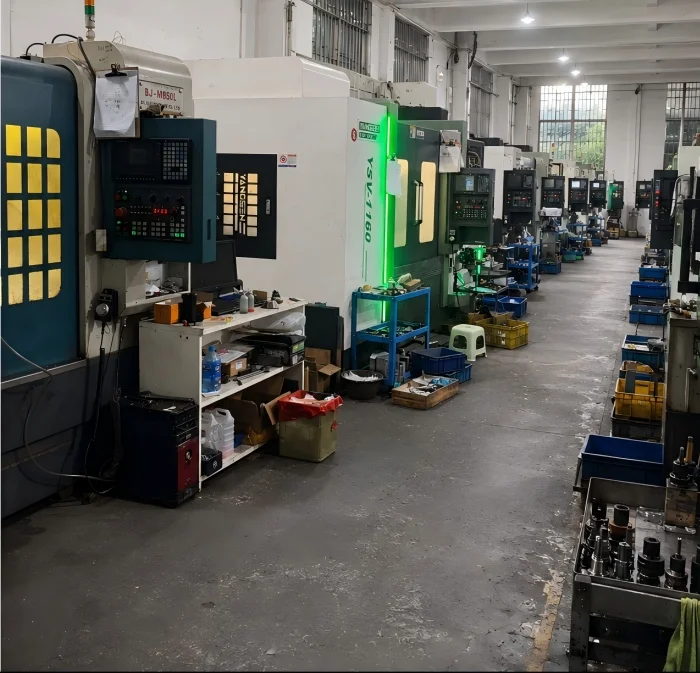

Fabriken har CNC-svarvar och svarvfräsutrustning för cylindriska kroppar, axlar, skuldror och sekundära fräsfunktioner inom ett produktionsarbetsflöde.

3-axlig, 4-axlig och 5-axlig bearbetning

För öppna fönster, djupa hålrum, sidodetaljer eller svåra verktygsinmatningsriktningar ger fleraxlig bearbetning fler alternativ för processplanering.

Lämplig för komplexa strukturer i ett stycke

Att producera kroppen som en enda bearbetad komponent kan minska svetsfogar eller separata sammansatta delar, vilket är användbart när positionell konsistens är viktigare än att bara minimera bearbetningstiden.

Inspektion av kritisk dimension

För det precisions-CNC-bearbetade cylindriska höljet med öppen sida kan inspektionen fokusera på förhållandet mellan den övre skaftet, den cylindriska huvudkroppen, den inre håligheten och bottenmonteringsfunktionen, som är mer meningsfulla för slutmonteringen än enbart kosmetiska ytor.

Prototyp för upprepad produktion

MOQ startar från 1 st, med typisk prototypledtid på 3–5 dagar och batchproduktion cirka 10–15 dagar efter ritning och processbekräftelse.
