Precision CNC-bearbetat ringformigt lagerhus

Xiangxing Xin tillverkar Precision CNC-maskinbearbetade ringlagerhus som en direkt tillverkare för OEM-enheter där flera koncentriska ytor måste arbeta tillsammans inom en cirkulär komponent. Den stora centrala öppningen är omgiven av stegvisa inre diametrar och skuldror som kan ge sittplatser, lokaliserings- eller spelrum för lager, hylsor, tätningar eller andra cylindriska passande delar.

Den yttre ringformiga kroppen innefattar en serie monteringshål anordnade runt omkretsen. Deras diameter, kvantitet och bultcirkelposition kan följa kundens utrustningslayout. Lokala skåror, upphöjda flikar eller avbrutna ringfunktioner kan också införlivas när designen kräver orientering, låsning eller inriktning.

För denna typ av hölje är förhållandet mellan huvudhålet, inre skuldror, ytterdiameter och monteringshålsmönster viktigare än någon enskild dimension sedd oberoende. Ett stabilt rotationsdatum är därför användbart vid planering av svarvning, borrning och sekundärhålsbearbetning.

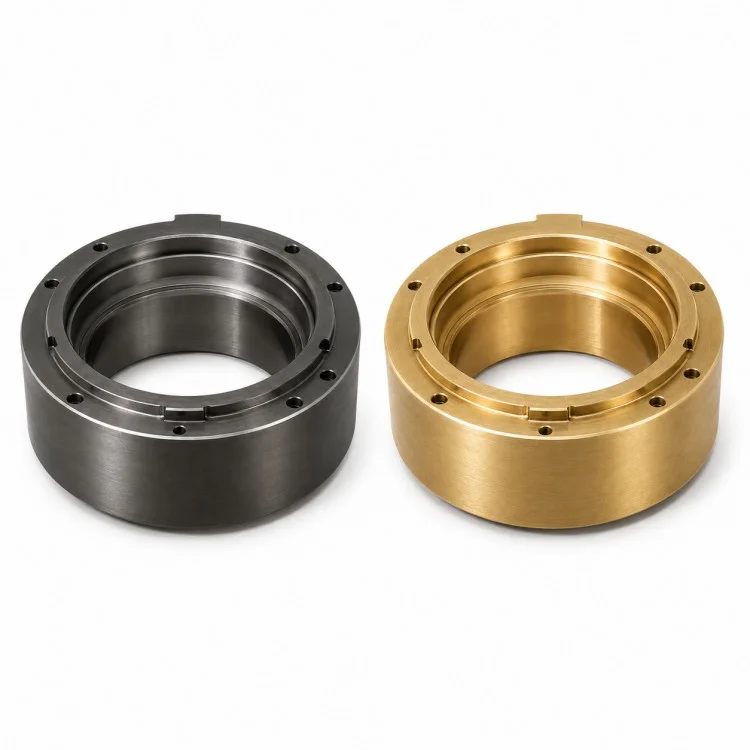

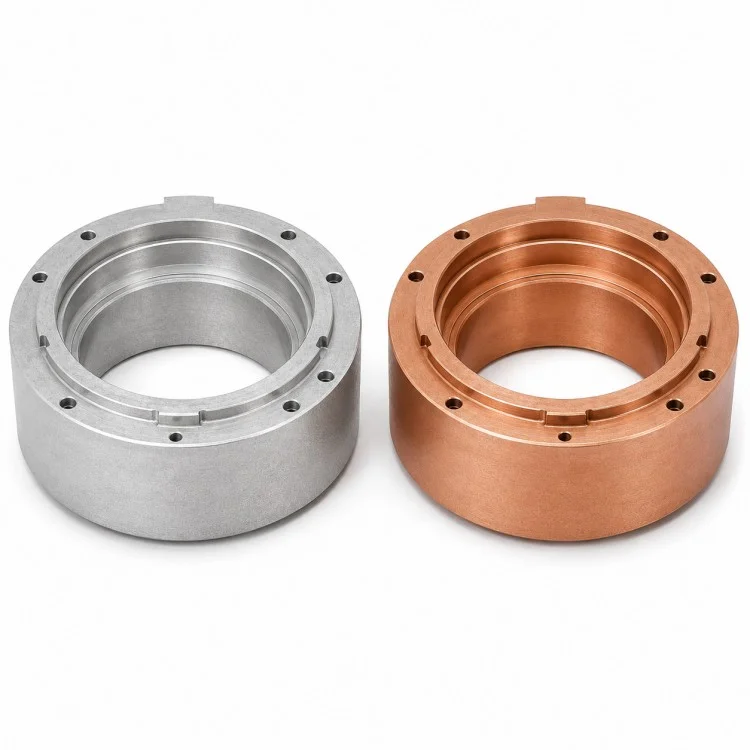

Beroende på applikation kan rostfritt stål, kolstål, legerat stål, aluminiumlegering, mässing eller andra bearbetningsbara metaller övervägas. Om projektet inkluderar ett lagersäte eller tätningsgränssnitt, bör de slutliga tolerans- och ytfinishkraven bekräftas från den tekniska ritningen före produktion.

Xiamen Xiangxing Xin Industry and Trade Co., Ltd.kan organisera inspektion kring håldiameter, trappstegsposition, koncentricitetsrelaterade mått, monteringshålsplacering och funktionella passytor. Detta gör delen lämplig för icke-standardiserade maskiner där tillförlitlig uppriktning och repeterbar montering är viktigare än att använda ett kataloghus.

Specifikationer

Produktfördelar

Flerstegshål i ett hus

Flera inre diametrar och skuldror kan integreras i samma ringformade kropp, vilket hjälper en komponent att rymma olika lokaliserings-, stöd- eller frigångszoner.

Koncentriska funktionsytor

Huvudhålet, trappstegssätena och de yttre cylindriska särdragen kan planeras runt en gemensam rotationsreferens när applikationen kräver inriktning mellan matchande komponenter.

Periferiell monteringslayout

Flera hål kan arrangeras runt huset enligt utrustningens bultcirkel istället för att begränsas till ett standard monteringsmönster.

Kompakt cirkulär struktur

Den ringformade designen ger en stor central öppning samtidigt som det bibehåller tillräckligt med omgivande material för att lokalisera ytor och monteringsdetaljer.

Flexibla lokala funktioner

Spår, flikar, reliefer eller små låsdetaljer kan läggas till där själva monteringen kräver orienterings- eller antirotationsfunktioner.

Produktjämförelse

För ett precisions-CNC-bearbetat ringlagerhus är den största fördelen jämfört med ett allmänt kataloghölje möjligheten att definiera den fullständiga interna staplingen och monteringsgränssnittet runt kundens utrustning.

FAQ

F1: Kan det inre stegade hålet produceras enligt våra lager- eller hylsdimensioner?

Ja. Håldiametrarna, skulderpositionerna och sittdjupen kan följa den godkända ritningen och faktiska sammankopplingskomponenter.

F2: Kan monteringshålsmönstret ändras?

Ja. Hålmängd, diameter och bultcirkelposition kan produceras enligt kundens utrustningslayout.

F3: Kan huset inkludera flera lager- eller tätningsplatser?

Potentiellt ja. Flerstegsområden kan bearbetas när ritningen kräver separata lokaliserings- eller sittzoner.

F4: Kräver mitthålet alltid en snäv tolerans?

Nej. Olika sektioner kan ha olika funktioner. Lagersäten, frigångshål och tätningsområden bör var och en följa sina egna funktionskrav.

F5: Kan lokala skåror eller flikar läggas till?

Ja. Dessa funktioner kan läggas till för orientering, låsning eller positionering när de är tydligt definierade i den tekniska ritningen.

F6: Vilken information ska lämnas för offert?

Ange ritning eller 3D-modell, material, kvantitet, kritiska hålpassningar, information om monteringshål, ytkrav och applikationsdetaljer.

F7: Kan en prototyp göras före upprepad produktion?

Ja. För nya ringformade hus kan provverifiering hjälpa till att bekräfta passnings-, monterings- och monteringskrav innan upprepade kvantiteter släpps.

Direkta fabriksfördelar

För stora ringformiga komponenter använder Xiamen Xiangxing Xin Industry and Trade Co., Ltd. Xiangxing Xin-bearbetningsarbetsflödet för att stödja precisions-CNC-bearbetade ringlagerhus-projekt från granskning av borrningslayout till upprepad produktion.

Intern Stack-Up Review

Istället för att bara kontrollera en borrdiameter kan bearbetningsteamet granska hela sekvensen av interna steg, skuldror och lokaliseringsytor som en monteringsstapel.

Svarvning och hålmönsterkoordination

Cirkulär svarvning och periferisk borrning kan planeras tillsammans så att monteringsmönstret förblir korrekt relaterat till huvudhålet.

Lämplig för icke-standardiserade lagergränssnitt

Kunder är inte begränsade till standardkataloghöljen. Håldiameter, sitsdjup, hushöjd och monteringshålsfördelning kan följa den verkliga utrustningens design.

Funktionell passformsfokus

Inspektion kan skilja mellan lagerpassningar, spelrum och generella strukturytor istället för att tilldela onödigt snäva toleranser till varje funktion.

Prototypverifiering för nya sammansättningar

För nya maskinprojekt kan prover användas för att verifiera lagersäten, höljesmontering och omgivande spel innan upprepad produktion.

Flexibel tillverkningsväg

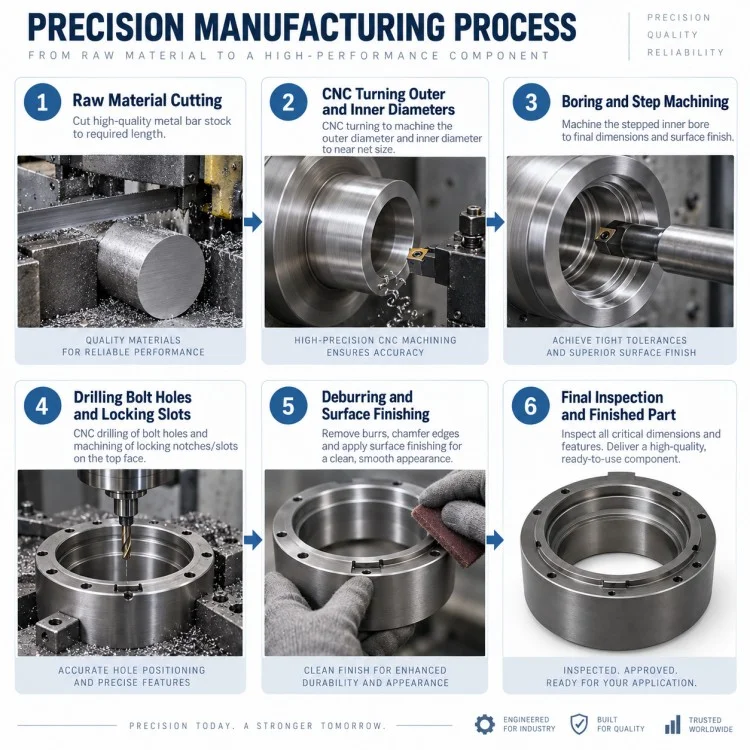

Xiangxing Xin kan koordinera svarvning, borrning, borrning, fräsning, valfri värmebehandling och ytbehandling enligt den faktiska geometrin och materialet.
