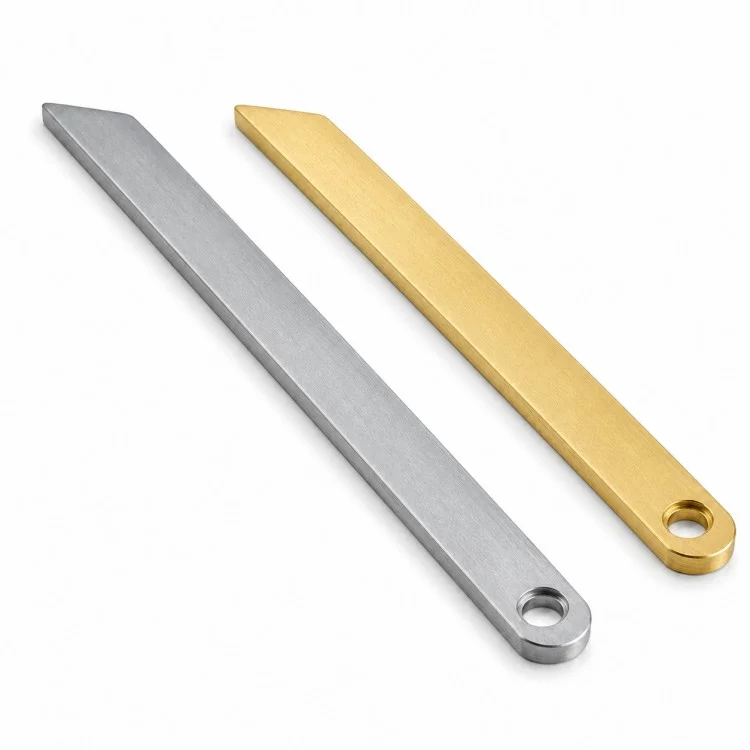

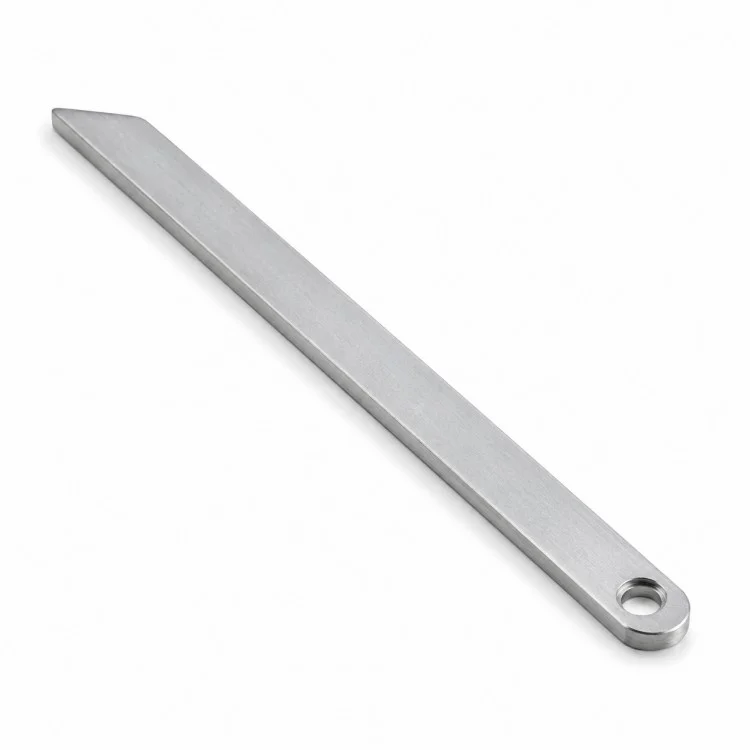

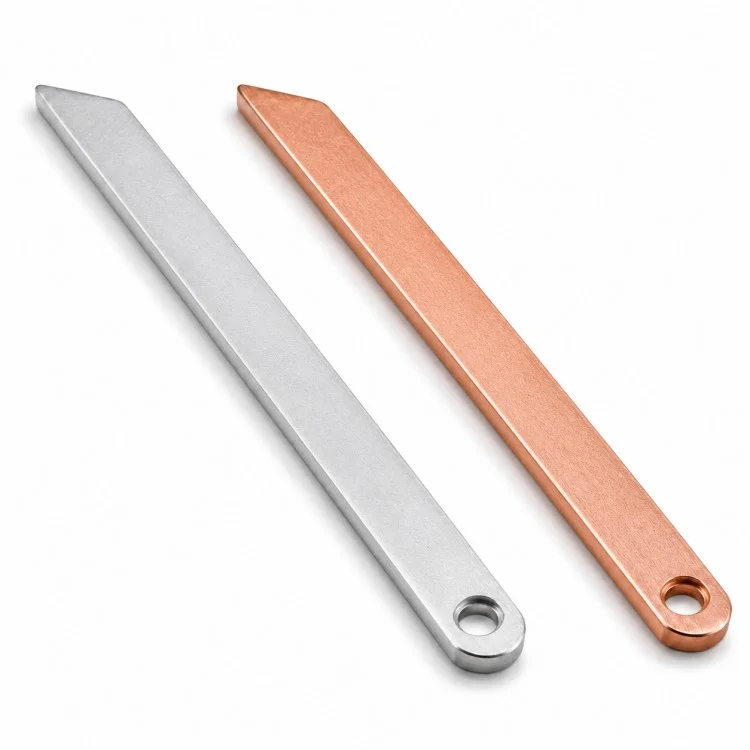

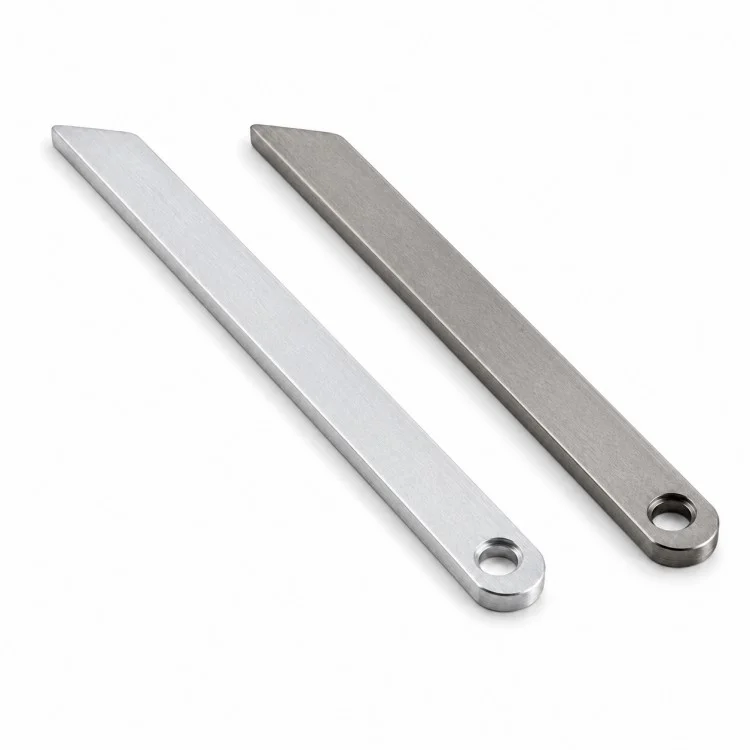

Precisions-CNC-bearbetad platt länkarm

För OEM-inköp,Xiangxing Xinlevererar Precision CNC Machined Flat Linkage Arm från 2D-ritningar, 3D-filer eller godkända prover. Istället för att behandla monteringshålet, den platta kroppen och den formade änden som orelaterade egenskaper, planeras bearbetningsvägen kring komponentens faktiska anslutnings- och rörelsefunktion.

För tunna eller medeltjocka detaljer kan ämnesberedning väljas efter dimensionstolerans, kantkvalitet och produktionsvolym. Precision CNC-finishing används sedan för kritiska monteringshål, ändgeometri och specificerade referensytor. Detta gör att delen förblir ekonomisk utan att offra de dimensioner som direkt påverkar monteringen.

När länkaget arbetar runt en tapp, axel eller fästelement, kan monteringshålets diameter och position inspekteras som funktionella egenskaper. Kantövergång och hörnfinish kan också kontrolleras för att minska grader, förhindra störningar och förbättra hanteringen under montering.

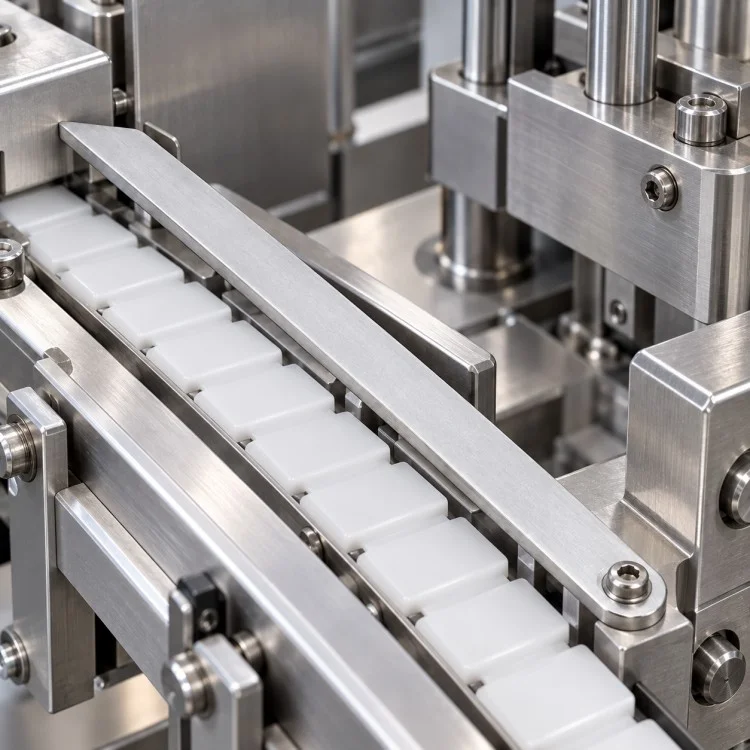

Denna komponenttyp är vanligen lämpad för automationsmekanismer, fixturer, industriell utrustning, justeringssystem, mekaniska länkar, styrenheter och andra applikationer som kräver en smal styv anslutningsdel.

Specifikationer

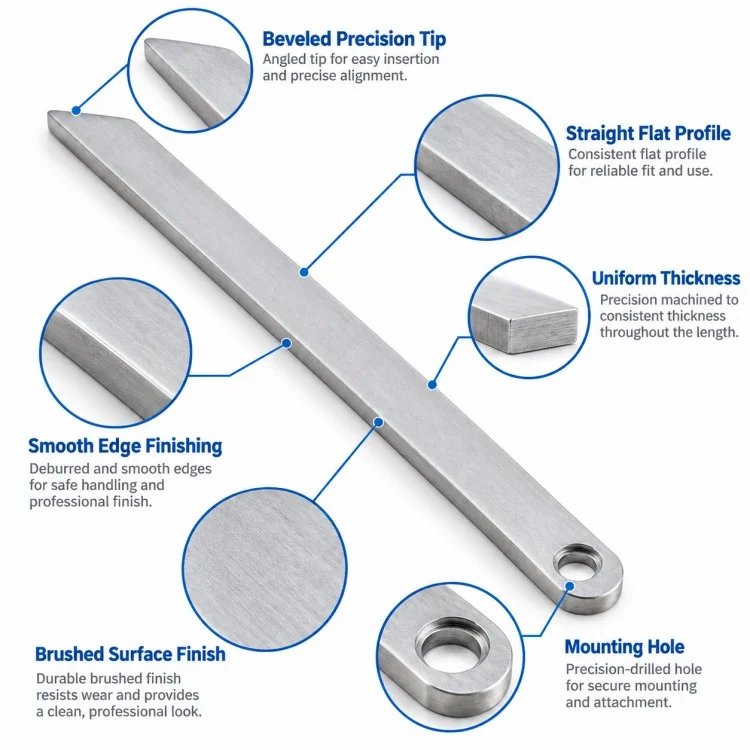

Funktionell design och tillämpning

Den tunna geometrin i ett stycke är användbar där en styv anslutning krävs utan att uppta överdrivet installationsutrymme.

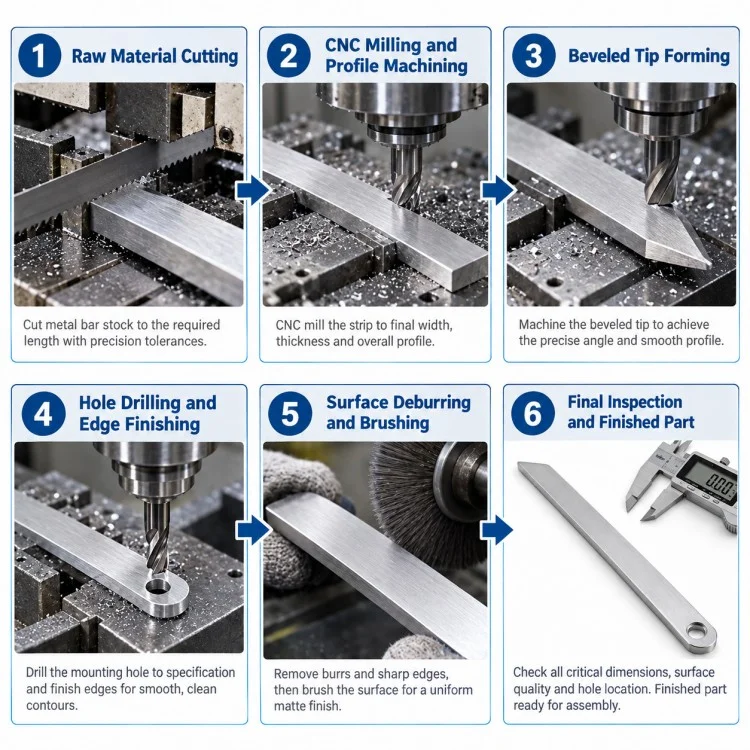

Tillverkningsprocess

Tillverkning av en plan länkkomponent är inte begränsad till en enda bearbetningsmetod. Rutten kan väljas efter tjocklek, noggrannhet, kvantitet och kantkvalitetskrav.

FAQ

F1: Vilka toleranser kan du uppnå på länkkomponenter?

Standard CNC-mått styrs vanligtvis runt ±0,01 mm. Skärpta krav på monteringshål, hålposition eller passningsegenskaper kan utvärderas individuellt. Under lämplig detaljgeometri och bearbetningsförhållanden kan specifika egenskaper nå utrustningens kapacitet runt ±0,001 mm.

F2: Vilka material kan du bearbeta?

Vi kan utvärdera aluminiumlegeringar, rostfria stål, kol och legerade stål, mässing, koppar och andra bekräftade bearbetningsbara material enligt styrka, korrosionsbeständighet och applikationsbehov.

F3: Kan längden, hålstorleken och slutformen anpassas?

Ja. Total längd, bredd, tjocklek, monteringshålsdiameter, rundad ände, vinklad spets och annan geometri kan alla tillverkas enligt kundens ritningar.

F4: Kan jag bara beställa en prototyp?

Ja. Xiangxing Xin stöder ritningsbaserade CNC-prototyper från ett stycke, vilket gör att kunderna kan kontrollera passform och funktion innan batchproduktion.

F5: Är de första proverna gratis?

För det första samarbetet utvärderas provkostnaden enligt råmaterial och bearbetningssvårigheter. För lämpliga projekt kan överenskomna provavgifter krediteras eller återbetalas efter en efterföljande produktionsorder.

F6: Vilka filer ska jag skicka för offert?

PDF-, DWG- och DXF-ritningar rekommenderas för mått och toleranser. STEP-, IGES- och SolidWorks-filer accepteras också. Vänligen inkludera material, kvantitet, ytfinish och kritiska toleranskrav när det är tillgängligt.

Direkta fabriksfördelar

Xiamen Xiangxing Xin Industry and Trade Co., Ltd. tillhandahåller källfabrikstillverkning för ritningsbaserade precisionsmetallkomponenter, som kombinerar teknisk granskning, prototypbearbetning, inspektion och upprepad tillverkning i ett arbetsflöde.

Flexibelt processval

Inte varje plan länkdel behöver samma väg. Beroende på tjocklek, tolerans och kvantitet kan ämnen framställas med CNC-bearbetning, laserskärning eller vattenskärning innan kritiska egenskaper färdigbearbetas.

Uppmärksamhet på funktionell hålposition

För länkdelar räcker det inte med en noggrann håldiameter. Hålpositionen i förhållande till den motsatta änden och den yttre profilen kan direkt påverka mekanismens rörelse, så dessa relationer kan behandlas som funktionella inspektionspunkter.

Bred materialkapacitet

Tillgängliga bearbetningsmaterial inkluderar aluminiumlegeringar, rostfritt stål, kolstål, legerat stål, mässing, koppar och andra lämpliga metaller, vilket gör det lättare att matcha hållfasthet, korrosionsbeständighet, vikt och kostnadsmål.

Prototypvänlig produktion

Prototypproduktion i ett stycke stöds för ritningsbaserade delar, vilket är användbart för konstruktionsverifiering, mekanisk testning och passningsbekräftelse inför större beställningar.

Utrustning och bearbetningsområde

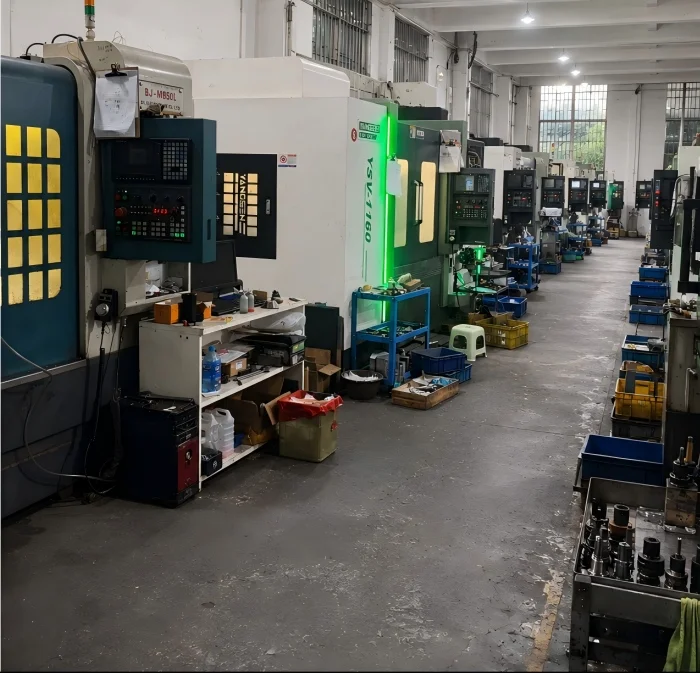

Xiamen Xiangxing Xin Industry and Trade Co., Ltd. har CNC-svarvning, svarvfräsning, 3-axlig, 4-axlig och 5-axlig bearbetningskapacitet. För större rotationsprojekt kan två CNC-svarvar hantera cirka 1500 mm svarvdiameter med förbehåll för ritningsgranskning.

Kvalitet och repeterbarhet

Precision CNC-bearbetad platt länkarm kan tillverkas med kontrollerade bearbetningsdatum och upprepade inspektionspunkter efter att prototypen har godkänts, vilket hjälper till att bibehålla dimensionell överensstämmelse över efterföljande satser.

Xiamen Xiangxing Xin Industry and Trade Co., Ltd. arbetar enligt ISO 9001 och IATF 16949 kvalitetsledningssystem. Materialcertifikat, måttbesiktningsrapporter och andra överenskomna kvalitetsdokument kan upprättas enligt projektkrav.
