Xiangxing Xinär en leverantör av CNC-bearbetade T-Head Stepped Shaft-komponenter för specialanpassade mekaniska sammansättningar. Designen kombinerar ett brett rektangulärt huvud med en smal rund skaft och en avtrappad cylindrisk ände. Rundade huvudkanter och övergångar mellan sektioner kan definieras för att passa den passande strukturen och hanteringskraven.
Anpassning fokuserar på förhållandet mellan huvud, skaft, axel och änddiameter. Kunder kan specificera total längd, huvudorientering, axelposition, övergångsradier och de mått som styr monteringspassningen. Eventuella nödvändiga gängor, hål eller ytterligare funktioner bör identifieras på ritningen för granskning.
Tillverkningsvägen väljs efter utvärdering av material, geometri, kvantitet och finish. Synliga ytor och monteringsytor kan ha separata acceptanskriterier, vilket hjälper till att bibehålla det önskade utseendet samtidigt som funktionella dimensioner kontrolleras.
| Parameter | Beskrivning |
| Produktstruktur | Rektangulärt T-huvud, rund skaft, cirkulär skuldra och cylindrisk ände |
| Materialalternativ | Rostfritt stål, aluminiumlegering, mässing, koppar, kolstål eller legerat stål, föremål för teknisk granskning |
| Total längd | Anpassad efter ritning |
| Huvudets mått | Längd, bredd, tjocklek och hörnradier specificerade av kunden |
| Stammens diameter | Skräddarsydd efter struktur- och monteringskrav |
| Axel-/ändmått | Diameter, tjocklek, längd och passform definieras genom ritning |
| Geometriska krav | Rakhet, koaxialitet, vinkelräthet och huvudorientering som specificerats |
| Bearbetningstolerans | Bekräftad för individuella funktioner efter ritningsgranskning |
| Tillverkningsväg | CNC-svarvning och fräsning; blankberedning och monteringsmetod utvärderad per projekt |
| Ytalternativ | Bearbetad, polerad, blästrad eller belagd yta, med förbehåll för materialkompatibilitet |
| Kantförhållanden | Gradning, avfasningar och övergångsradier enligt specifikation |
| Inspektion | Dimensions-, geometri- och utseendekontroller enligt överenskomna krav |
| Beställningssupport | Prover, små partier och upprepad produktion |

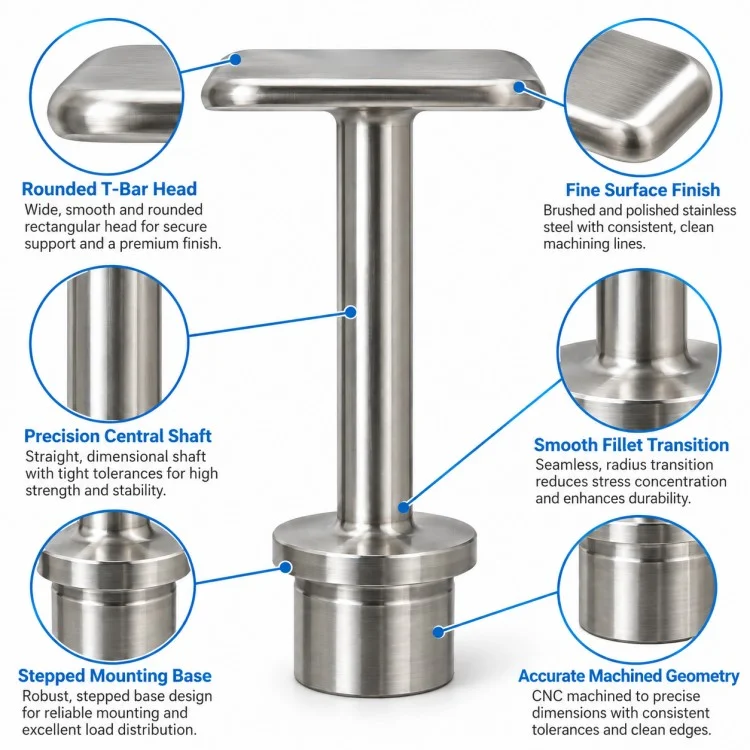

Det långsträckta huvudet ger ett bredare gränssnitt än skaftet. Dess kontur, kantradier och orientering kan justeras för att matcha den omgivande monteringen.
Förändringen i diameter skapar en definierad axelyta. När den används som monteringsdatum kan dess position och vinkelräthet specificeras i förhållande till axelns axel.
Skaftets diameter och längd kan anpassas till det tillgängliga installationsutrymmet. Krav på rakhet och yta bör definieras enligt avsedd funktion.
Exponerade ytor kan tilldelas visuella acceptanskriterier, medan parningsdiametrar och axelytor styrs enligt ritningen. Efterbehandlingstillägg beaktas där beläggningar påverkar passformen.
Utvärdera head-to-stam proportioner, material, kvantitet och belastningskrav. Bekräfta om komponenten kräver en konstruktion i ett stycke eller tillåter en sammansatt struktur innan du väljer produktionsväg.

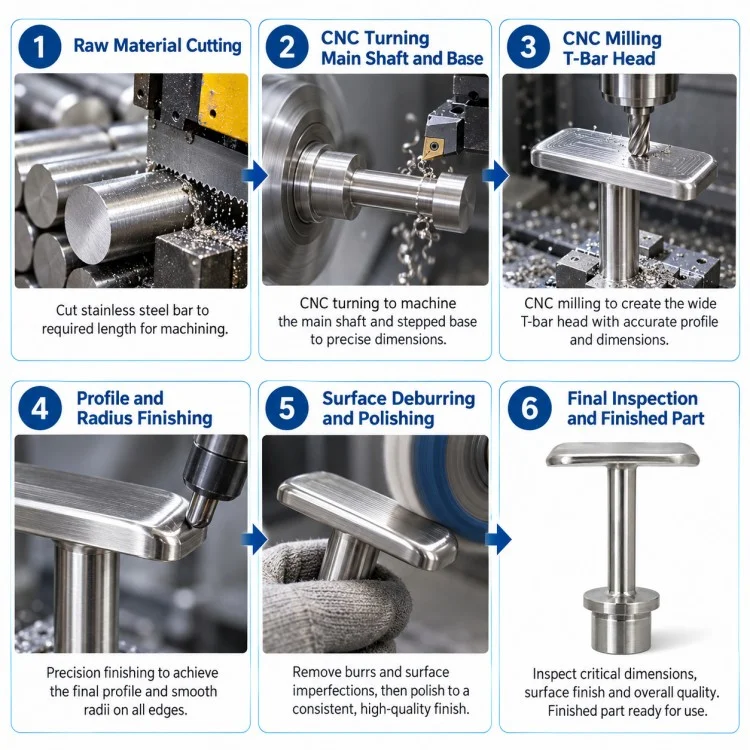

Bearbeta skaftet, ansatsen och den cylindriska änden med lämpligt arbetsgrepp. För den CNC-bearbetade T-huvudet stegade axeln, anses stöd för slank sektion och bearbetningssekvens kontrollera avböjning.
Fräsa det rektangulära huvudet och specificerade kantdetaljer. Upprätta det erforderliga förhållandet mellan huvudytorna, skuldrans datum och axelaxeln.
Applicera den överenskomna polerings-, blästrings- eller kompatibla beläggningsprocessen. Skydda eller kompensera för kritiska parningsytor vid behov.
Kontrollera kritiska diametrar, längder, geometriska krav och ytutseende. Förpackningar kan ordnas för att minska kontaktmärken på exponerade huvuden och stjälkar.
Vi kan utvärdera en bearbetningsrutt i ett stycke efter att ha granskat dimensioner, material och kvantitet. Om en sammansatt struktur är tillåten, specificera fogkraven. Vi kommer att bekräfta den föreslagna konstruktionen innan produktion.
Typiska punkter för granskning inkluderar parningsdiametrar, axelposition, total längd, skaftets rakhet och förhållandet mellan huvudet och skaftets axel. De sista kritiska måtten beror på din montering.
Ja. Polerade, blästrade och kompatibla ytbehandlingar kan utvärderas. Vänligen tillhandahåll en finishspecifikation eller referensprov och identifiera ytor där dimensionell passform måste bibehållas.
Vår utrustningskapacitet kan nå ±0,001 mm på lämpliga egenskaper. Den uppnåbara toleransen för denna komponent måste bekräftas mot dess geometri, material, slankhet och inspektionsmetod. Ritningskraven kommer att ses över innan godkännande.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. innehar ISO 9001 och IATF 16949 kvalitetsledningssystemcertifieringar. Materialcertifikat, dimensionsinspektionsrapporter och andra kvalitetsdokument kan bekräftas enligt beställningen.
Ange foton, mätprotokoll eller inspektionsresultat. Våra ingenjörer kommer att granska informationen mot ritningar och produktionsdokumentation, med en första bedömning tillgänglig på så lite som två timmar när tillräcklig information tillhandahålls. Vi kommer sedan överens om en lämplig lösning.
Våra ingenjörer bedömer sambandet mellan det breda huvudet, den smala skaftet och den stegade änden, vilket hjälper till att klargöra referenser och tillverkningskrav före produktion.

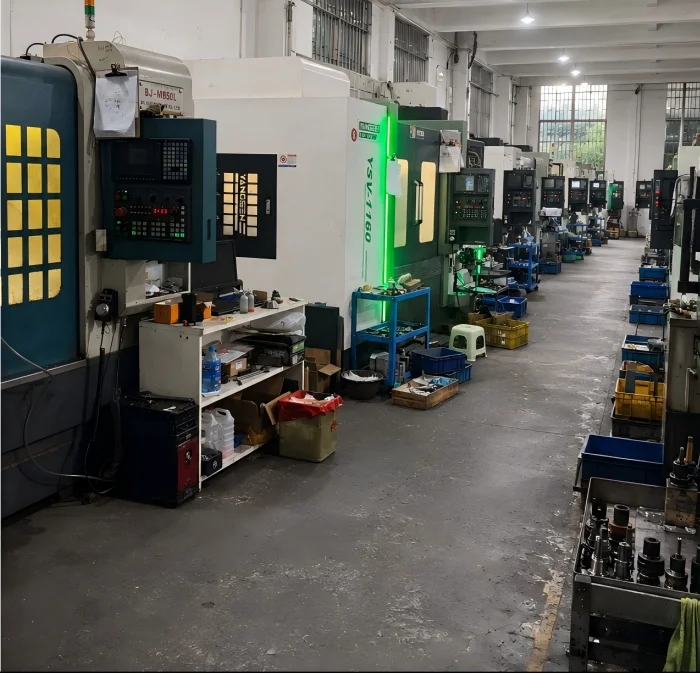

CNC-svarvar, bearbetningscentra, femaxlig utrustning och svarvfräskapacitet gör att produktionsvägen kan väljas runt den faktiska geometrin och orderkvantiteten.
Vi stödjer diskussioner om materialval, övergångsradier, åtkomst till bearbetning och ytbearbetning för att hjälpa kunder att förfina tillverkningsbara ritningar.
Prover kan användas för att verifiera installationens passform och utseende före batchproduktion. Överenskomna ritningsrevisioner och inspektionskriterier ger en referens för upprepade beställningar.
Skicka Xiangxing Xin dina CNC-bearbetade T-Head Stepped Shaft-ritningar eller prover, tillsammans med kvantitet och passningskrav, för en teknisk granskning och offert.
