Som en precisions-CNC-bearbetad rak vinkelväxel med navtillverkare,Xiangxing Xinfokuserar på förhållandet mellan den avfasade kuggsektionen, centrumhålet och navdatum vid tillverkning av icke-standardiserade transmissionskomponenter. Den koniska växelprofilen gör att vridmoment kan överföras mellan korsande axelriktningar, medan det integrerade navet tillhandahåller ett dedikerat område för positionering, axelingrepp eller ytterligare anslutningsegenskaper som definieras av utrustningens design.
Till skillnad från en enkel platt växel kombinerar denna komponent flera funktionella zoner i en del. Tandsektionen måste motsvara dess passande kugghjul, navet måste ge tillräcklig lokaliseringsgeometri och mitthålet måste förbli korrekt relaterat till rotationsaxeln. Av denna anledning måste kugghjulsskärning och cylindrisk bearbetning planeras kring en gemensam referensstrategi.
Bearbetningsvägen kan kombinera vridning av hålet, navet och ansatserna med efterföljande bearbetning med fasad tand. Beroende på design kan även kilspår, skruvhål, splines eller andra axelkopplingsfunktioner läggas till, men endast när kunden specificerar det. Materialvalet bör följa överförd belastning, slitageförhållanden, smörjmiljö och eventuell erforderlig värmebehandlingsväg.
För produktionsverifiering, Xiamen Xiangxing Xin Industry and Trade Co., Ltd.kan fokusera inspektionen på hålstorlek, navdiameter, skulderposition, växelrelaterade dimensioner och positionsförhållandet mellan tandsektionen och rotationsreferensen. Detta är särskilt viktigt för OEM-enheter där matchningsnoggrannhet och repeterbar transsmissionsbeteendet är viktigare än att bara matcha en nominell ytterdiameter.
| Parameter | Detaljer |
| Produktnamn | Precisions CNC-bearbetad rak vinkelväxel med nav |
| Stämpla | Xiangxing Xin |
| Företag | Xiamen Xiangxing Xin Industry and Trade Co., Ltd. |
| Typ av växel | Rak vinkelväxel med integrerat nav |
| Tandgeometri | Enligt kundritning |
| Modul / DP | Enligt Required Gear Specifikation |
| Antal tänder | Enligt kundritning |
| Tryckvinkel | Enligt Gear Design |
| Pitch Cone vinkel | Enligt krav på parningsutrustning |
| Center Bore | Enligt kundritning |
| Navets diameter | Enligt kundritning |
| Navlängd | Enligt kundritning |
| Total höjd | Enligt kundritning |
| Material | Enligt belastning och tillämpning |
| Värmebehandling | När specificerat |
| Ytfinish | Maskinbearbetad finish eller specificerad behandling |
| Ansökan | Vinkelväxellåda, växellåda, maskiner, OEM-drivsystem |
| Produktionstyp | Ritningsbaserat / provbaserat |
| Inspektion | Enligt godkända redskaps- och parningskrav |
Den avfasade tandgeometrin tillåter att vridmoment överförs mellan korsande axelriktningar, vilket gör komponenten lämplig för mekanismer där transmissionsvägen ändrar riktning.
Det cylindriska navet skapar en dedikerad lokaliseringssektion mellan växelkroppen och matchande axel eller stödstruktur.

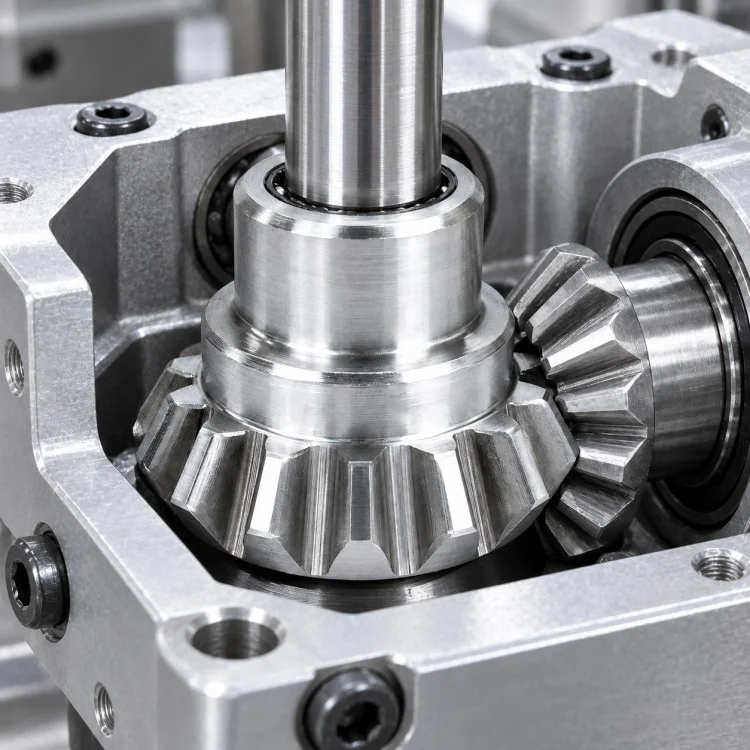

Mitthålet och den avfasade tandsektionen kan behandlas som relaterade funktionella egenskaper, vilket hjälper till att upprätthålla det avsedda förhållandet mellan axelns placering och växelingrepp.
Att kombinera navet och konisk växel till en komponent kan minska separata gränssnitt där den ursprungliga utrustningens design kräver en integrerad del.
Beroende på den godkända ritningen kan navet rymma ytterligare anslutningsdetaljer såsom ett kilspår, låshål eller annan passningsfunktion.
Ett precisions-CNC-bearbetat rakt konisk kugghjul med nav kräver både rotationsbearbetning och kugghjulsspecifika operationer, med särskild uppmärksamhet på förhållandet mellan borrhål, nav och konisk tanddatum.
| Processstadiet | Huvudkontrollpunkt |
| Gear Drawing Review | Bekräfta tanddata, stigningskon, hål, nav och passningskrav |
| Materialförberedelse | Välj lämpligt ämne efter färdig geometri och material |
| Grov svarvning | Form hål, nav, yttre ämne och axlar |
| Datum Etablering | Förbered rotationsreferenser för kugghjulsbearbetning |
| Fasad tandbearbetning | Producera rak vinkeltandsgeometri enligt specificerade data |
| Nav/borrning | Avsluta lokaliseringsytor och axelgränssnittsdimensioner |
| Valfria sekundära funktioner | Lägg till kilspår, låshål eller andra specificerade anslutningsfunktioner |
| Valfri värmebehandling | Använd endast när hårdhets- eller hållfasthetskrav kräver det |
| Avsluta bearbetningen | Korrigera kritiska funktionsytor efter nedströmsprocesser vid behov |
| Gradning | Ta bort vassa kanter och grader i tandområdet |
| Slutbesiktning | Kontrollera hål, nav, skuldror, tandrelaterade mått och matchningsreferenser |
Ja. Ange den fullständiga växelritningen eller informationen om matchande växel så att tandgeometri och krav på ingrepp kan granskas tillsammans.
Ja. Navdimensioner kan produceras enligt den faktiska axeln, lagret eller husets gränssnitt.
Ja, när det anges i ritningen. Dessa anslutningsegenskaper bör definieras enligt den verkliga monteringsmetoden.
Nej. Värmebehandling beror på material, överförd belastning, slitagekrav och nödvändiga serviceförhållanden.
Ange växelparametrar, material, håldimensioner, navdimensioner, kvantitet, toleranser, värmebehandlingskrav och information om matchande växel när det är tillgängligt.
Det kan övervägas när ritningen kräver en tätare slutpassning och vald material/processväg gör detta nödvändigt.
Potentiellt ja, men materialförändringar kan påverka styrka, slitage, värmebehandling och bearbetningsstrategi, så de bör ses över före produktion.
För icke-standardiserade fasade transmissionsdelar använder Xiamen Xiangxing Xin Industry and Trade Co., Ltd. Xiangxing Xins tekniska arbetsflöde för att stödja Precision CNC Machined Straight Bevel Gear med navprojekt från tanddatagranskning till upprepad produktion.
Den avfasade tandsektionen, mitthålet, skuldrorna och navet betraktas tillsammans så att bearbetningsbeslut återspeglar hur komponenten faktiskt kommer att kopplas in och monteras.
När kunden tillhandahåller parad växeldata kan projektet granskas kring faktiska inkopplingsförhållanden istället för att behandla växeln som en isolerad komponent.
Material och ämnesförberedelse kan väljas i enlighet med erforderlig geometri, belastningstillstånd och nedströms värmebehandlingsväg.
Borrsvarvning, navbearbetning, ansatsförberedelse och bearbetning med vinkelkugg kan koordineras inom en processplan.
För ny eller icke-standard växelgeometri kan initiala delar användas för att verifiera passnings- och monteringskrav innan upprepade produktionsförhållanden fixeras.
Xiangxing Xinkan styra inspektionen mot hålet, navet, växelrelaterade dimensioner och viktiga sammankopplingsreferenser som påverkar verklig transmissionsprestanda.
