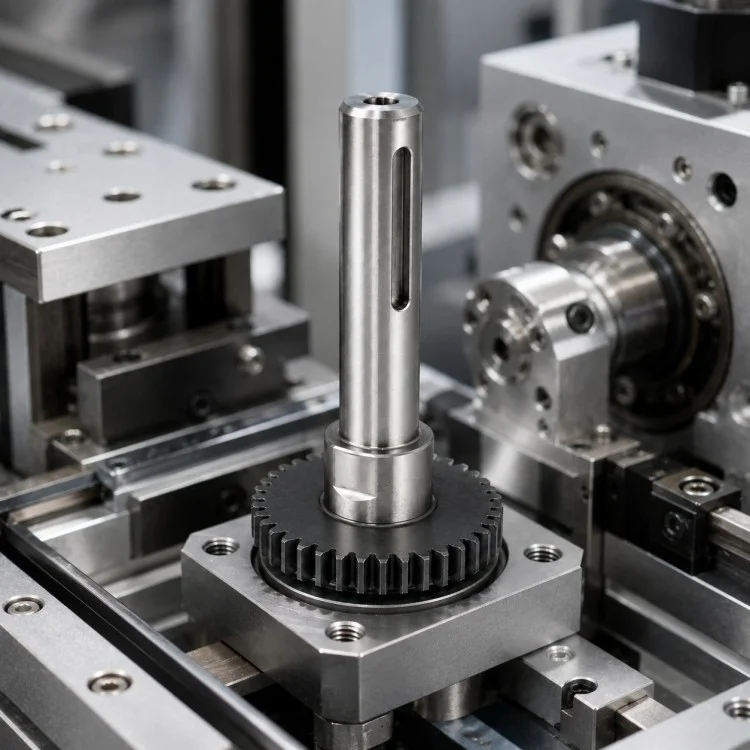

För transmissionsprojekt fungerar Xiangxing Xin som en precisions-CNC-maskinbearbetad tillverkare av kugghjulsaxel för integrerade roterande komponenter som kombinerar en kugghjulssektion med rak kugg och stegade axelegenskaper. Detta arrangemang i ett stycke kan förenkla gränssnittet mellan växeln och axeln samtidigt som axeltappar, skuldror och växeldatum kan planeras runt samma komponent.
Axelsektionen kan inkludera flera diametrar, lager- eller lokaliseringstappar, ett axiellt hål, en längsgående slits och andra monteringsegenskaper specificerade av kunden. För denna typ av del är uppmärksamheten inte begränsad till individuella dimensioner; förhållandet mellan växelaxeln, axeltapparna och funktionella monteringsytor är också viktigt för att passa ihop med lager, kopplingar eller transmissionsenheter.
Processplanering börjar normalt med det primära rotationsdatumet. Axeldiametrar och skuldror formas först eller reserveras för senare efterbehandling beroende på ritningen, medan kugghjulsämnet och kuggsektionen förbereds runt den erforderliga referensen. Spårfräsning, borrning och andra sekundära funktioner arrangeras sedan så att varje funktion förblir korrekt relaterad till huvudaxelns geometri.

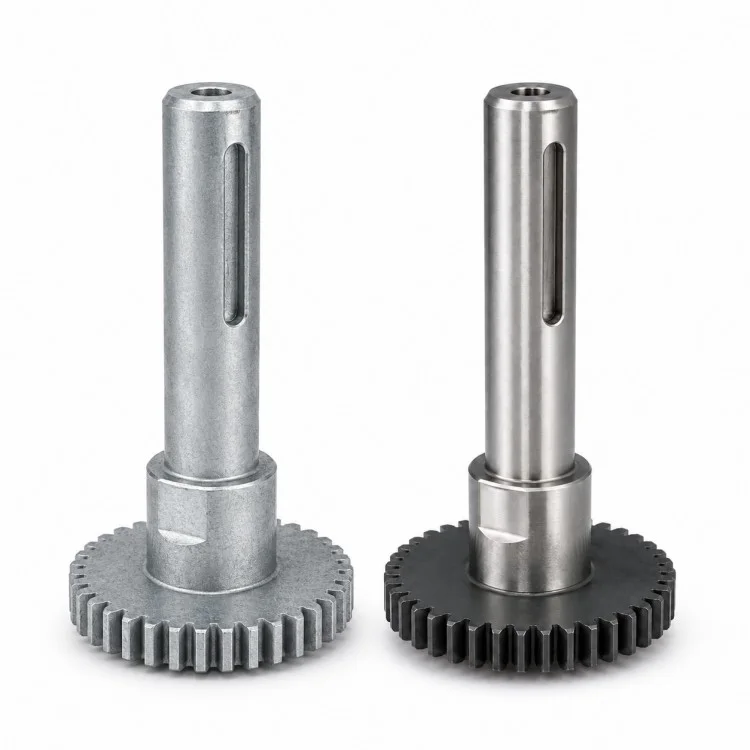

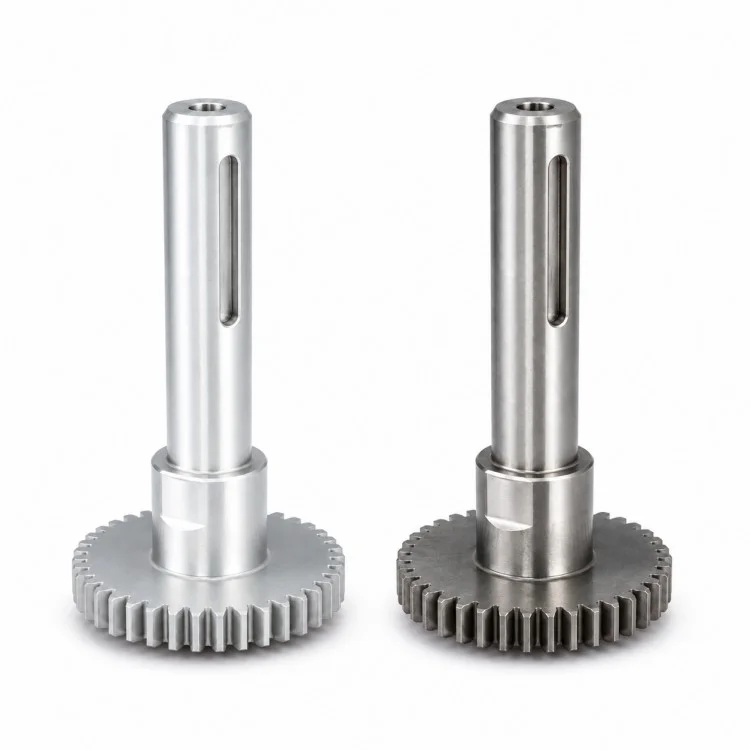

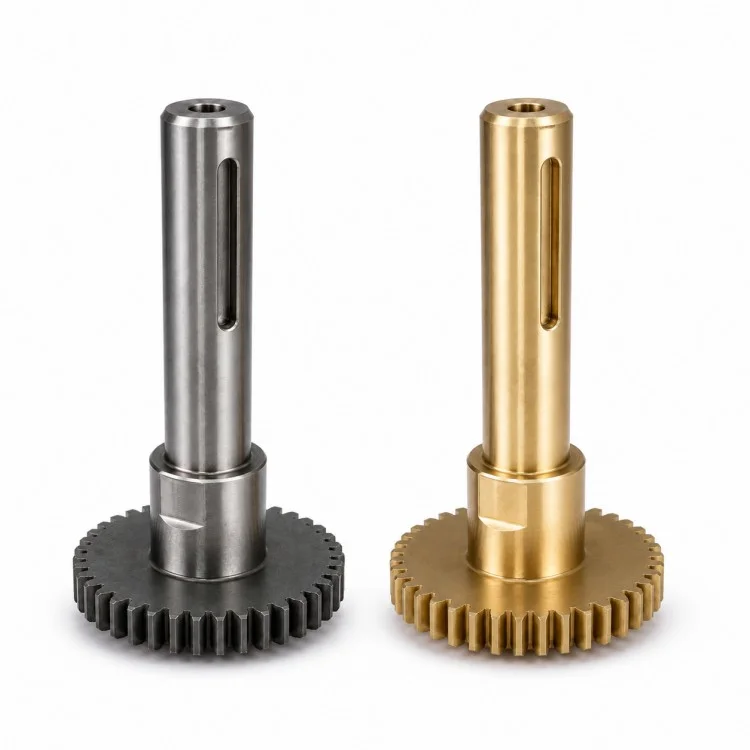

Material kan väljas enligt överförd belastning, slitagekrav, korrosionsmiljö och nedströmsbehandling. Kolstål, legerat stål, rostfritt stål, aluminiumlegering, mässing eller andra bearbetningsbara material kan övervägas när det är tekniskt lämpligt. Värmebehandling, slipning, beläggning eller andra ytbehandlingar införs endast när det krävs av ritningen eller den faktiska applikationen.
För produktionskontroll,Xiamen Xiangxing Xin Industry and Trade Co., Ltd.kan fokusera inspektionen på axeldiametrar, växelrelaterade dimensioner, skulderpositioner, hållägen, slitsgeometri och funktionsytors positionsförhållande. Detta gör komponenten lämplig för OEM-maskiner där transmissionsnoggrannhet och repeterbar mekanisk passform måste beaktas tillsammans.

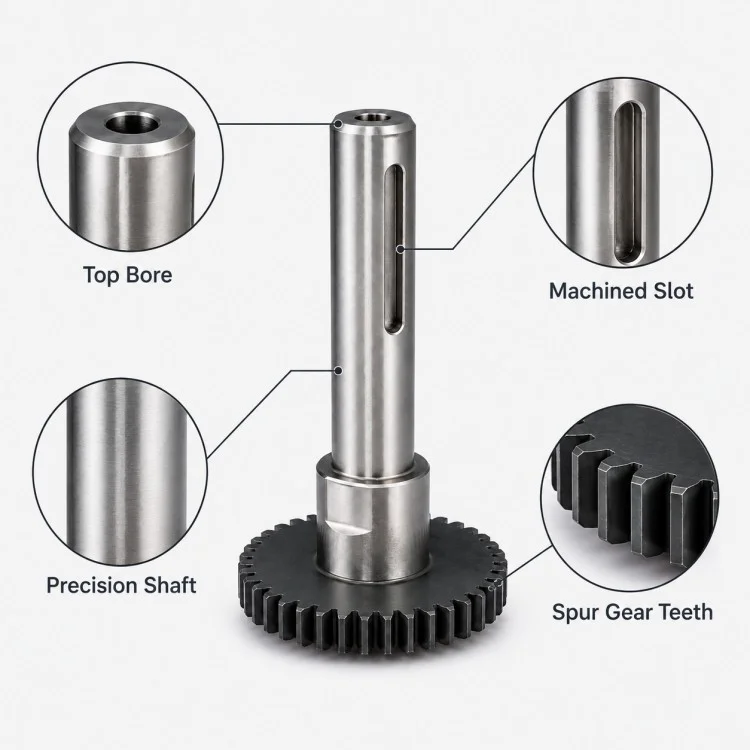

Kugghjulssektionen och axelkroppen är utformade som en mekanisk komponent, vilket minskar behovet av en separat koppling mellan kugghjul och axel i tillämpliga konstruktioner.
Trapptappar och skuldror kan anordnas för lokalisering, lagerstöd, axiell positionering eller koppling med andra transmissionselement.
Det synliga axiella spåret kan bearbetas till specificerad bredd, längd, djup och position när konstruktionen kräver en driv-, lokaliserings- eller monteringsfunktion.
För en precisions-CNC-bearbetad kugghjulsaxel kan positionsförhållandet mellan kuggsektionen och huvudaxeltapparna behandlas som en del av den övergripande bearbetnings- och inspektionsplanen snarare än som orelaterade egenskaper.
Material och nedströmsprocesser kan väljas kring verkligt vridmoment, slitage, korrosion och monteringsförhållanden istället för att använda en fast materiallösning för varje projekt.

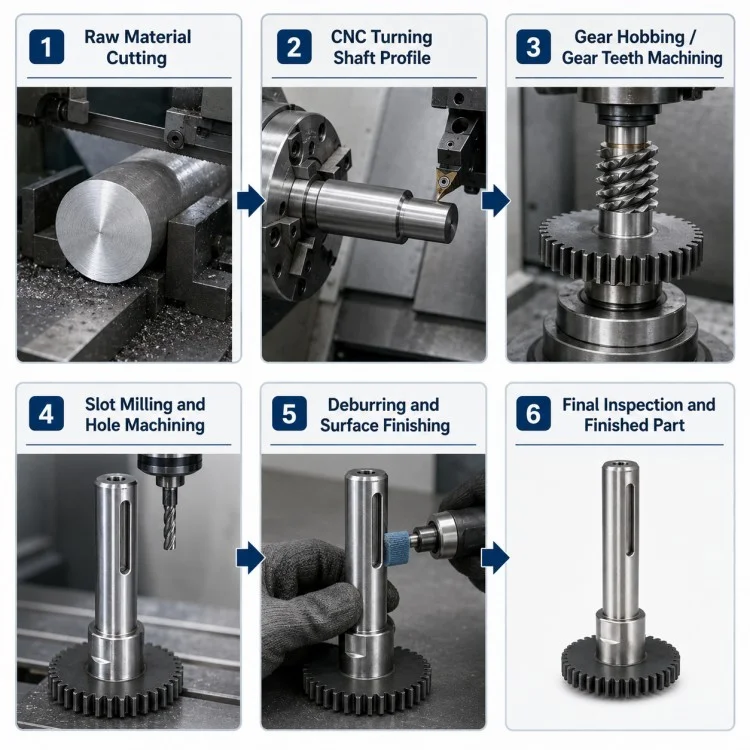

| Processstadiet | Huvudfokus |
| Ritning och datumgranskning | Identifiera växelns datum, axeltappar, skuldror, slitsar och kritiska sammankopplingsegenskaper |
| Råmaterialberedning | Välj lämpligt material efter material och färdig geometri |
| Grov svarvning | Upprätta grundläggande axeldiametrar, skuldror och kuggämnesgeometri |
| Datumförfining | Förbered rotationsreferenser för efterföljande växel- och axelbearbetning |
| Kugghjulsbearbetning | Framställ kugghjulsprofilen med rak kugg enligt den specificerade geometrin |
| Skaftfunktionsbearbetning | Komplettera erforderliga axeltappar, steg, ändytor och axiella hålfunktioner |
| Slotsbearbetning | Fräsa den längsgående slitsen och andra icke-roterande funktioner |
| Valfri värmebehandling | Använd endast när hårdhets- eller mekaniska egenskaper är specificerade |
| Finbearbetning/slipning | Slutför kritiska journaler eller funktionella ytor vid behov |
| Gradning & Finishing | Ta bort vassa kanter och slutför specificerad ytbehandling |
| Slutbesiktning | Verifiera växelrelaterade dimensioner, axeltappar, spårposition och passningsegenskaper |
| Jämförelse | Integrerad maskinbearbetad kuggaxel | Separat kugghjul + axelenhet |
| Komponentstruktur | Kugghjul och axel tillverkade som en del | Två eller flera separata komponenter |
| Monteringsgränssnitt | Färre kopplingar mellan kugghjul och axel | Kräver ytterligare en anslutningsmetod |
| Datum planering | Redskap och journaler kan dela en övergripande datumstrategi | Datumförhållandet beror också på montering |
| Antal delar | Minskat komponentantal där tillämpligt | Fler enskilda delar |
| Designflexibilitet | Axel-, kugghjuls- och spårfunktioner kan koordineras i en ritning | Varje komponent kan kräva separata specifikationer |
| Underhåll | Hela enheten behandlas normalt som en komponent | Enstaka delar kan ibland bytas ut separat |
| Bästa användningen | OEM-konstruktioner avsedda för integrerad transmission | System designade kring utbytbara växel-/axelkomponenter |
Ja. Ange erforderlig kugggeometri och motsvarande teknisk ritning så att tandsektionen och passningskraven kan granskas tillsammans.
Ja. Tappdiametrar, stegade sektioner, skuldror och total längd kan tillverkas runt själva lager- och monteringsgränssnitten.
Ja. Dess bredd, längd, djup och placering kan följa den godkända ritningen. Den faktiska funktionen bör bekräftas från kundens design före produktion.
Nej. Värmebehandling beror på material, hårdhet, slitage och mekaniska krav. Den bör endast inkluderas när konstruktionen eller driftförhållandena kräver det.
Förutom material och kvantitet bör köpare tillhandahålla växeldata, axeldiametrar, total längd, hål- och spårdimensioner, toleranser, värmebehandlingskrav och kritiska sammankopplingsytor.
Ja. För icke-standardiserade transmissionsdelar kan prototypverifiering användas för att bekräfta bearbetnings- och monteringskrav innan övergång till upprepade kvantiteter.
Potentiellt ja, men materialbyte kan påverka bearbetning, styrka, slitagebeteende och nedströmsbehandling. Materialet bör därför bekräftas tillsammans med ansökningskraven.

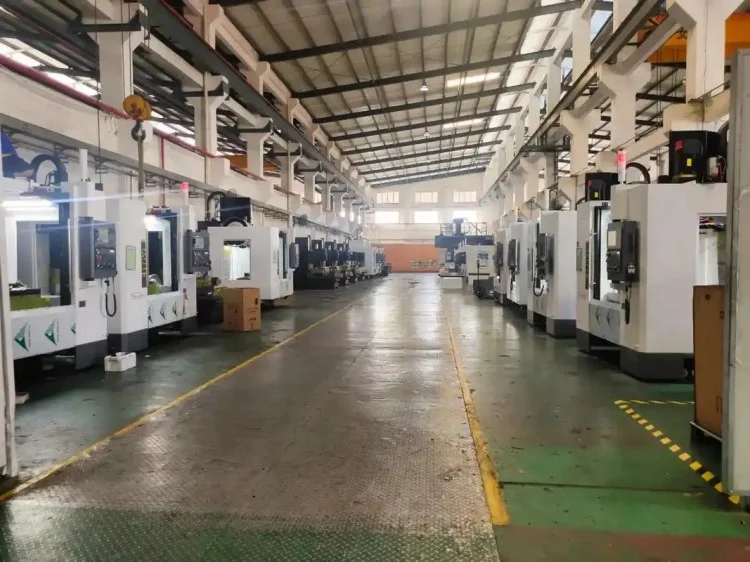

För integrerade transmissionsdelar ger Xiamen Xiangxing Xin Industry and Trade Co., Ltd. Xiangxing Xin direkt tillverkningskontroll över precisions-CNC-bearbetade kugghjulsaxelprojekt från processgranskning till upprepad produktion.
Istället för att behandla redskapet, axeltapparna, axlarna och spåret som separata orelaterade funktioner, kan bearbetningsvägen planeras kring deras funktionella förhållande inom samma del.
Inför produktionen kan teamet fokusera på de dimensioner som påverkar den faktiska transmissionen och monteringen, inklusive axeltappar, tandsektion, skuldror, hål, slitsar och passande ytor.
OEM-projekt är inte begränsade till katalogväxlar. Axellängd, trappstegsdiametrar, spårkonfiguration, ändegenskaper och kugghjulsgeometri kan följa den godkända kunddesignen.
För nya transmissionskomponenter kan ett inledande bearbetningssteg användas för att verifiera passform och funktionskrav innan villkor för upprepad produktion upprättas.
Svarvning, kuggbearbetning, borrning, spårfräsning, valfri värmebehandling och finbearbetning kan koordineras enligt den faktiska detaljvägen snarare än att tvinga varje projekt in i samma processsekvens.
Xiangxing Xinkan organisera inspektion kring de funktioner som är viktiga för montering och överföring istället för att bara förlita sig på allmänna yttre dimensioner.
